107

阻燃玻纤带

2019-7-11

玻璃纤维是一种性能优良的无机非金属材料,具有多种优点。阻燃玻纤带优点是绝缘性好、耐热性强、耐腐蚀性好、高。虽然是机械强度,但缺点是性脆,耐磨性差。

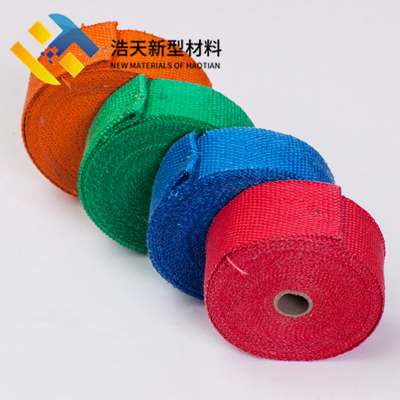

阻燃玻纤带

阻燃玻纤带


玻璃纤维是一种性能优良的无机非金属材料,具有多种优点。阻燃玻纤带优点是绝缘性好、耐热性强、耐腐蚀性好、高。虽然是机械强度,但缺点是性脆,耐磨性差。以玻璃球和废玻璃为原料,经过高温熔融、拉伸、缠绕、编织等工艺制成,单丝的直径在几微米到20微米以上,相当于头发。每根纤维束都由数百或数千根单丝组成。玻璃纤维在复合材料、电绝缘、绝缘、电路板等国民经济领域常用作增强材料。
1、化学性质
熔点680℃
分子结构
沸点1000℃
密度 2.4-2.7g/cm³
2、主要成分
主要成分有二氧化硅、氧化铝、氧化钙、氧化硼、氧化镁、氧化钠等。无碱玻璃纤维(0%~2%的氧化钠,属于铝硼硅玻璃)、中碱性玻璃纤维(8%~12%的氧化钠,含硼或无硼,视胶料中碱量而定)玻璃。钠钙硅酸盐玻璃和高碱性玻璃纤维(超过 13% 的氧化钠,钠钙硅酸盐玻璃)。
3、主要功能
原料及用途:玻璃纤维比有机纤维耐热,具有不燃性、耐腐蚀性、绝热性和隔音性优良、抗拉强度高、电绝缘性优良等特点。但易碎,耐磨性差。玻璃纤维用作增强塑料和增强橡胶的增强材料,具有以下特点。由于这些特性,玻璃纤维的应用比其他类型的纤维要广泛得多,发展速度也快得多。它列出如下:
(1)高抗拉强度和低延伸率(3%)。
(2)弹性模量高,刚性好。
(3)由于在弹性极限内伸长率大,抗拉强度高,冲击功大。
(4)具有优良的不燃性和耐化学性的无机纤维。
(5)吸水率低。
(6)优异的尺寸稳定性和耐热性。
(7)加工性好,可制成股、束、毡、机织物等各种形状的制品。
(8)透明,能透光。
(9)完成对树脂附着力优异的表面处理剂的开发。
(10)价格便宜。
(11)不易燃烧,高温熔化成玻璃珠。
4、材料分类
玻璃纤维按形状和长度可分为连续纤维、定长纤维和玻璃棉;按玻璃成分可分为无碱、耐化学、高碱、中碱、高强度。 , 高弹性模量、耐碱(耐碱)玻璃纤维等。
玻璃纤维的主要原料有石英砂、氧化铝、叶蜡石、石灰石、白云石、硼酸、纯碱、芒硝和萤石。制造方法大致可以分为两种。一种是将熔融玻璃直接制成纤维,另一种是将熔融玻璃制成直径为20毫米的玻璃球或棒,然后通过各种方式加热使其重熔。由直径为 3-80 μm 的非常细的纤维制成。通过铂合金板通过机械拉伸而拉伸的无限长纤维称为连续玻璃纤维,通常称为长纤维。由滚筒或气流产生的不连续纤维称为定长玻璃纤维,通常称为短纤维。
玻璃纤维根据其成分、性能和用途分为不同级别。根据标准等级规定,E级玻璃纤维是最常用、应用最广泛的电绝缘材料。 S级是一种特殊纤维。
用于制造玻璃纤维的玻璃不同于其他玻璃制品。用于纺织品的国际商业化玻璃部件是:
E玻璃
又称无碱玻璃,是硼硅酸盐玻璃。目前,它是玻璃纤维中应用最广泛的玻璃组分,具有优良的电绝缘性和机械性能,广泛用于生产电绝缘用玻璃纤维,也广泛用于生产玻璃纤维。用于玻璃纤维增强塑料。其缺点是易被无机酸腐蚀,不适合在酸性环境中使用。
C玻璃
又称中碱玻璃,具有耐化学性,特别是耐酸性,优于无碱玻璃,但电性能差,机械强度低10%~20%。通常,国外中碱性玻璃纤维中含有一定量的三氧化硼,而我国的中碱性玻璃纤维中不含硼。在国外,中碱玻璃纤维仅用于制造玻璃纤维面垫等耐腐蚀玻璃纤维制品,也用于加强沥青屋面材料,但在我国是由中碱玻璃纤维引起的.一半以上(60%)的玻璃纤维生产比无碱玻璃纤维更便宜、更具竞争力,因此被广泛用于制造玻璃纤维增强塑料、过滤布、包装布等。
高强度玻璃纤维
特点是强度高,弹性模量高,单纤维抗拉强度2800MPa,比无碱玻璃纤维高25%左右,弹性模量86000MPa,比E玻璃高纤维。 ..使用它们制造的玻璃钢制品主要用于军工、航天、防弹装甲和运动器材。但由于价格高昂,并未向私营部门宣传,全球产量仅几千吨。
增透玻璃纤维
耐碱玻璃纤维又称耐碱玻璃纤维,是一种用于玻璃纤维增强(水泥)混凝土(GRC)的带肋材料。它是 100% 无机纤维,是卸载钢和石棉的理想替代品。轴承水泥组件。耐碱玻璃纤维具有优异的耐碱性、对水泥中强碱性物质的侵蚀、结合力强、弹性模量、抗冲击、抗拉、抗弯强度高、不燃、抗冻、耐热、强度强、抗湿、抗裂性能好抗性/抗渗性、设计性强、易于成型等。耐碱玻璃钢是一种广泛应用于高性能增强(水泥)混凝土的新型绿色环保增强材料。
玻璃
又称高碱性玻璃,是典型的钠玻璃硅酸盐。由于其低耐水性,很少用于玻璃纤维的生产。
E-CR玻璃
不含硼或碱的改良玻璃。用于制造耐酸、耐水性优良的玻璃纤维。耐水性是无碱玻璃纤维的7~8倍。开发用于地下的新型管道和储罐。
D玻璃
又称低介电常数玻璃,用于制造介电强度优良的低介电常数玻璃纤维。
除了上述玻璃纤维成分外,还引入了新型无硼无碱玻璃纤维以减少环境污染,但其电绝缘性和机械性能与传统无碱玻璃相似。此外,还有玻璃纤维,它是一种用于生产玻璃棉的双玻璃成分,据说它具有作为玻璃纤维增强塑料的潜力。此外,还有无氟玻璃纤维,一种为环保要求而开发的改进型无碱玻璃纤维。
识别高碱性玻璃纤维
一种简单的测试方法是将纤维放入沸水中煮沸 6-7 小时。对于高碱性玻璃硝化纤维,在沸水中煮沸,然后在经纬方向松开所有纤维。
根据各种标准,玻璃纤维有多种分类方法,一般从长度和直径、成分和性能两个角度进行分类。
5、制造工艺
玻璃纤维制造工艺有双模坩埚拉伸法和单模池窑拉伸法两种。
坩埚拉伸法涉及多个步骤,在高温下将玻璃材料熔化形成玻璃球,然后将玻璃球再次熔化以进行高速拉伸成玻璃纤维前体。该工艺存在能耗高、成型工艺不稳定、劳动生产率低等诸多弊端,基本被大型玻纤厂家淘汰。
池窑拉丝法是将叶蜡石等原料在窑内熔化成玻璃溶液,除去气泡,通过通道输送到多孔板条,高速拉成玻璃纤维丝。窑炉可以通过多个通道连接到数百个护罩以同时生产。该工艺简单、节能、成型稳定、效率高、成品率高,便于规模化、全自动化生产。这已成为国际主流的生产工艺。这种工艺生产的玻璃纤维占世界产量的90%以上。
6、测试标准
玻璃纤维具有高拉伸强度和低伸长率(3%)。测试方法的标准如下。 GB/T14338-1993。
合成短纤维:卷曲试验方法,GB/T 15232-1994。
纺织玻璃纤维毡:拉伸断裂强度的测量,GB/7689.5。
GB T15232-1994 玻璃纤维拉伸强度和断裂伸长率的测定。
GB/T 7689.5-2001 纺织玻璃纤维毡拉伸断裂强度的测定。
单纤维强度和伸长率性能测试需要使用能够测试玻璃纤维的高强度和高模量纤维强度测试仪。
7、安全保护
1.如不慎入眼,请立即用大量清水冲洗并就医。
2.穿戴适当的防护服。
3.不要吸入灰尘。
4.避免接触皮肤和眼睛。
